粗碎机

粗碎机(粗破)介绍

粗碎机有称粗颚式破碎机是一种对各种硬度物料进行粗碎、或中碎的破碎设备。粗碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简易、运营费用经济等特点。粗破适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等。

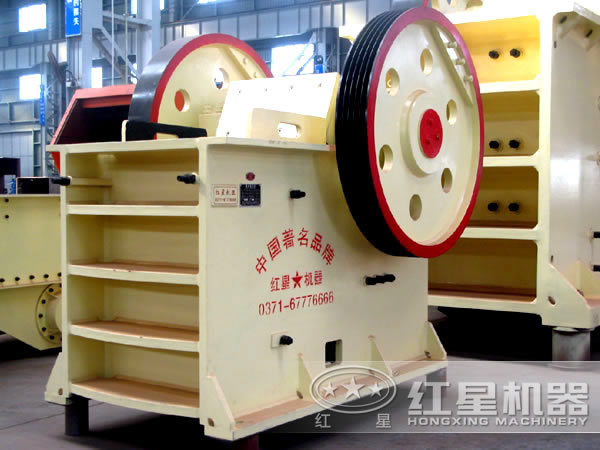

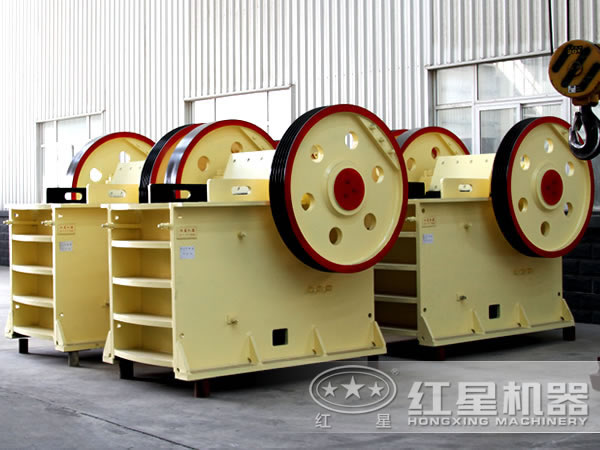

粗碎机图片实拍

粗碎机由固定颚板、可动颚板、边护板、肘板垫、肘、肘板垫、调整座、弹簧、三角皮带、电动机、铁轨、飞轮 、心轴、动颚、机架以及皮带轮组成。

粗破分重型及轻型两种，1适用于莫氏硬度二级物料的破碎，使用碎煤环锤。2适用于莫氏硬度五级以下的脆性物料的破碎。因为碎石环锤质量大于碎煤的质量，所以从而可以提高环锤的冲击力，达到破碎矿石的目的。

粗碎机的特点

1、粗碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致。

2、采用了齿形护板，增大了鄂板的有效长度，产量更高。

3、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够保证与粗碎机架完全配合，同时也大大增强了轴承座的径向强度，而分体式轴承座则不拥有该优点。

4、采用有限元分析技术，粗碎机具有更高的强度。

5、采用精湛先进制造工艺，选用优良的制作材料。

6、排料口调整更快捷方便。欧版JC系列鄂式粗碎机装有楔块排料口调整装置，该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。 所有JC系列鄂式粗碎机都装有较其它同样规格粗碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、更先进的动鄂总成，使其更经久耐用。动鄂总成采用高质量的铸钢件构成，并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工，这一切使得JC系列鄂式粗碎机具有超凡的可靠性。

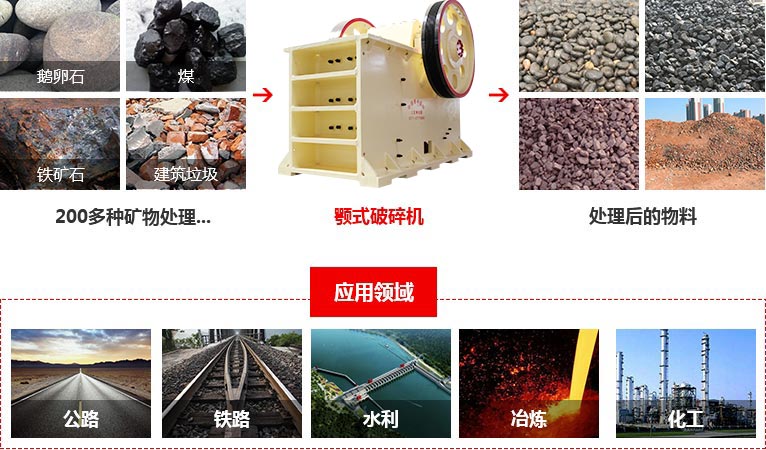

粗碎机的用途

粗碎机广泛用于矿山、冶金、建材、公路、铁路、水力、和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

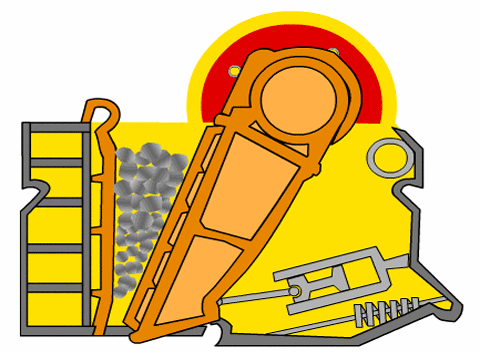

粗碎机的工作原理

粗碎机-粗碎鄂式破碎机工作方式为曲动极压型，其工作原理是：电动机转动，通过三角皮带、皮带轮传动偏心轴，使动颚按照已调整好的轨迹进行运动，活动颚板对 固定鄂板也作周期性的往复摆动，当颚板靠近时，物料在两颚板间被挤压、劈裂和弯曲破碎，当颚板离开时，破碎腔内下部已破碎到小于排料口的物料，靠自重作用 自动落下，位于破碎腔上部的物料，还未破碎到小于排料口尺寸，只是随着排料而下降一定距离，直到动颚再次靠迫固定颚板时，破碎腔内已下降的物料再次受到继 续挤压而破碎;如此进行下去，直到给入破碎腔内全部物料从排料口排出为止。随着电动机的连续转动而粗碎动颚作周期运动压碎和排泄物料，实现批量生产。

技术参数
